次のアセンブラプログラムの説明及びプログラムを読んで，設問1～3に答えよ。

〔プログラム1の説明〕
　連続する16語に格納した16×16ドットの白黒の図形を，時計回りに90度回転する副プログラム ROTATE である。図形の回転の実行例を図1に示す。このとき，1ドットを1ビットで表し，白は0，黒は1が格納されている。

• 図形を表す16語の先頭アドレスは GR1 に設定されて，主プログラムから渡される。
• 回転した結果の図形を格納する領域の先頭アドレスは GR2 に設定されて， 主プログラムから渡される。
• 元の図形と回転した図形は，異なる領域に格納される。
• 副プログラムから戻るとき，汎用レジスタ GR1 ～ GR7 の内容は元に戻す。

プログラム1中の　に入れる正しい答えを，解答群の中から選べ。

行番号9を次のとおりに変更し，図1の回転前を元の図形として実行した。実行結果の図形として正しい答えを，解答群の中から選べ。

　　SRL　　GR6,1

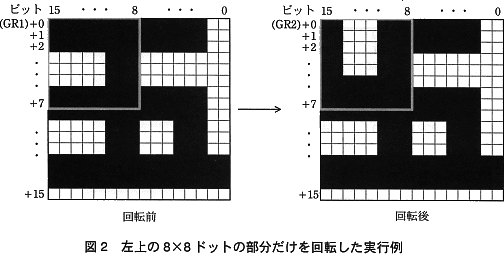

プログラム1中の行番号3，4をプログラム2に置き換えて，16×16ドットの図形のうち左上のn×nドットの部分だけを時計回りに90度回転するプログラムとした。左上の8×8ドットの部分だけを回転した実行例を図2に示す。
　値n(1≦n≦16)は GR3 に設定されて主プログラムから渡される。
　置換え後のプログラムは，まず，回転の対象とならないドット(元の図形の上n語の右(16－n)ビットと下(16－n)語の全ビット)を結果の領域の適切な場所に複写する。その後，左上のn×nドットの部分を回転して結果の領域に格納する。
　プログラム2の　に入れる正しい答えを，解答群の中から選べ。
