基本情報技術者平成29年春期 午前問54

問54

システム開発の進捗管理などに用いられるトレンドチャートの説明はどれか。
  • 作業に関与する人と責任をマトリックス状に示したもの
  • 作業日程の計画と実績を対比できるように帯状に示したもの
  • 作業の進捗状況と,予算の消費状況を関連付けて折れ線で示したもの
  • 作業の順序や相互関係をネットワーク状に示したもの
  • [出題歴]
  • 応用情報技術者 H30秋期 問52

分類

マネジメント系 » プロジェクトマネジメント » プロジェクトの時間

正解

解説

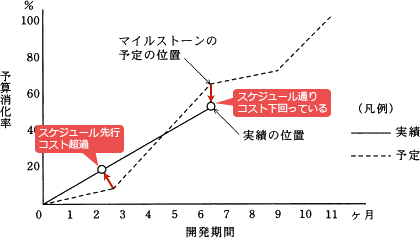

トレンドチャートは、計画の予算・工期、および実績の費用・進捗を表す2本の折れ線グラフを並べたグラフで、差異の把握や傾向(トレンド)の分析に用いられます。
54.png/image-size:420×238
  • 責任分担表の説明です。
  • ガントチャートの説明です。
  • 正しい。トレンドチャートの説明です。
  • アローダイアグラムやプレシデンスダイアグラムの説明です。
