基本情報技術者過去問題 平成26年秋期 午後問3

問題文解答用紙を別タブで開けます(印刷可能)。

問3 ソフトウェア

OSにおけるプロセスのスケジューリングに関する次の記述を読んで,設問1〜3に答えよ。

 OSの役割の一つとして,プロセスにCPUを割り当てることがある。そして,プロセスにCPUを割り当てる順序(以下,実行順序という)を決定する方式には,次のようなものがある。ここで,プロセスが実行されるコンピュータのCPUは 一つであり,CPUは同時に一つのプロセスしか実行できない。
  • 到着順方式

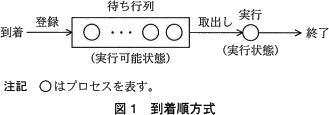

     プロセスを到着順に待ち行列の末尾に登録する。実行中のプロセスが終了すると 待ち行列の先頭からプロセスを一つ取り出してCPUを割り当て,実行を開始する。到着順方式を図1に示す。待ち行列に登録されているプロセスの状態を実行可能状態,実行中のプロセスの状態を実行状態と呼ぶ。
  • ラウンドロビン方式

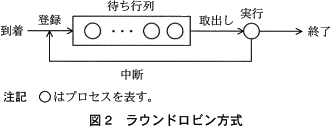

     プロセスを到着順に待ち行列の末尾に登録する。実行中のプロセスが終了すると,待ち行列の先頭からプロセスを一つ取り出してCPUを割り当て,実行を開始する。また,プロセスの実行中に一定時間(以下,タイムクウォンタムという)が経過したら,実行を中断して,待ち行列の末尾に再登録する。そして,待ち行列の先頭から プロセスを一つ取り出してCPUを割り当て,実行を開始する。ラウンドロビン方式を図2に示す。

設問1

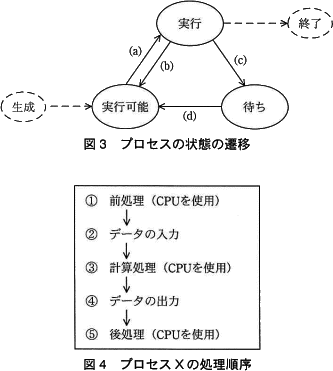

プロセスXを到着順方式で実行した場合のプロセスの状態の遷移について考える。プロセスの状態の遷移を図3に示す。図3において,(a)〜(d)の矢印は 状態の遷移を示す。プロセスXの処理順序が図4に示す@〜Dの場合,図3に示す(a)〜(d)の各遷移の発生する回数の組合せとして正しい答えを,解答群の中から選べ。
 なお,プロセスの実行中にデータの入出力が発生した場合,その実行を中断して待ち状態となり,データの入出力が完了したら実行可能状態となる。ここで,待ち状態のプロセスにはCPUを割り当てないものとする。
pm03_3.gif/image-size:333×371
解答群
pm03_4.gif/image-size:166×186

解答選択欄

  •

解答

  •

解説

プロセスがとり得る3つの状態については次の通りです。
実行状態(RUN)
CPUが割り当てられタスクを実行している状態
実行可能状態(READY)
実行可能待ち行列でCPU割り当てを待っている状態
待ち状態(WAIT)
入出力の完了,または他のタスクからの合図を待っている状態
プロセスは生成後、実行可能待ち行列の最後尾に配置されるのでプロセスXの初期状態は実行可能状態です。

その後、@からDの処理に合わせて次のように状態遷移します。
  1. CPU使用権を得て実行状態に遷移します。(a)
  2. データ入力中はCPU処理が進行できないので待ち状態に移されます。(c)
    入力が完了後、実行可能状態に遷移します。(d)
  3. 再び、CPU使用権を得て実行状態に遷移します。(a)
  4. データ出力中はCPU処理が進行できないので待ち状態に移されます。(c)
    出力が完了後、実行可能状態に遷移します。(d)
  5. CPU使用権を得て実行状態に遷移します。(a)
回数をカウントすると(a)3回、(c)2回、(d)2回が発生しているので、正しい組合せは「ウ」になります。

設問2

ラウンドロビン方式についての,次の記述中の に入れる正しい答えを,解答群の中から選べ。

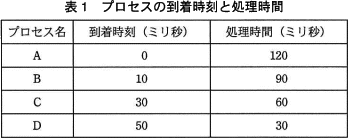

 四つのプロセスA〜Dがあり,各プロセスの到着時刻と処理時間を表1に示す。表1において,到着時刻とは,プロセスAが到着して最初に待ち行列に登録された時刻からプロセスB〜Dが到着して最初に待ち行列に登録されるまでの経過時間である。処理時間とは,各プロセスの処理が完了するために必要なCPUの割当時間である。
pm03_5.gif/image-size:348×138
 タイムクウォンタムが20ミリ秒の場合,プロセスDが最初に実行状態になったときには,待ち行列の先頭から の順にプロセスが登録されている。ここで,プロセスAが最初に待ち行列に登録されたとき,実行可能状態,実行状態及び待ち状態にあるプロセスはないものとし,プロセスA〜Dは,実行中にタイムクウォンタムの経過以外で中断することはないものとする。
 なお,プロセスの登録と取出し,及び中断の処理に掛かる時間は考えないものとする。
解答群
  • A,B,C
  • A,C,B
  • B,A,C
  • B,C,A
  • C,A,B
  • C,B,A

解答選択欄

  •

解答

  •

解説

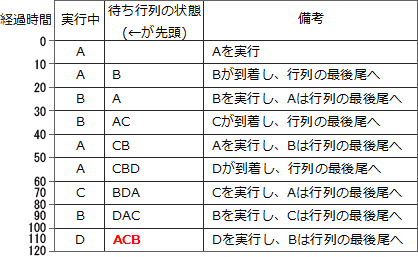

CPUで実行されるプロセスと、待ち行列の状態を時系列に表すと次のようになります。
pm03a.gif/image-size:418×257
したがってプロセスDが最初に実行状態になったときの待ち行列の状態は、先頭から「A,C,B」が適切です。

設問3

次の記述中の に入れる正しい答えを,解答群の中から選べ。

 プロセスの実行順序を決定する別の方式に残余処理時間順方式がある。残余処理時間順方式は,一定の時間ごとに実行状態と実行可能状態にあるプロセスの残余処理時間を比較し,その時間が最も短いプロセスにCPUを割り当てる方式である。ここで,残余処理時間とは,プロセスの残りの処理が完了するまでに必要なCPUの割当時間である。
 表1に示すプロセスA〜Dを,残余処理時間順方式で実行した場合のターンアラウンドタイムについて考える。ターンアラウンドタイムとは,プロセスが最初に待ち行列に登録されてから処理が完了するまでの時間である。

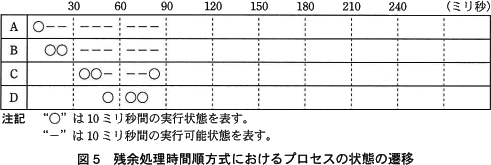

 プロセスAが登録されてから10ミリ秒ごとに残余処理時間を比較しながら実行したとき,プロセスA,B,Cのターンアラウンドタイムはそれぞれaミリ秒,bミリ秒,cミリ秒である。図5には,プロセスAが登録されてから90ミリ秒までのプロセスの状態の遷移を記入してある。ここで,プロセスAが最初に待ち行列に登録されたとき,実行可能状態実行状態及び待ち状態にあるプロセスはないものとし,プロセスA〜Dは,実行中に残余処理時間の比較結果以外で中断することはないものとする。また,プロセスが到着して待ち行列に登録された時点で,残余処理時間の比較対象となっているものとする。
 なお,プロセスの登録,取出しと中断の処理,及び残余処理時間の比較処理に掛かる時間は考えないものとする。
pm03_6.gif/image-size:491×165
a,b,c に関する解答群
  • 60
  • 80
  • 90
  • 100
  • 120
  • 180
  • 300

解答選択欄

  • a:
  • b:
  • c:

解答

  • a=
  • b=
  • c=

解説

残余処理時間順方式なので、到着しているプロセスの中で残り処理時間が短い順に処理が行われます(この設問では「D→C→B→A」の順)。

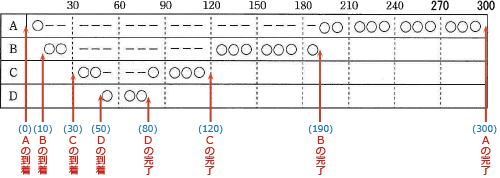

図5に続きを書き入れると次のようになります。
pm03b.gif/image-size:500×178
[プロセスA]
到着時間:0ミリ秒,完了時間:300ミリ秒なので
 300−0=300
ターンアラウンドタイムは300ミリ秒です。

[プロセスB]
到着時間:10ミリ秒,完了時間:190ミリ秒なので
 190−10=180
ターンアラウンドタイムは180ミリ秒です。

[プロセスB]
到着時間:30ミリ秒,完了時間:120ミリ秒なので
 120−30=90
ターンアラウンドタイムは90ミリ秒です。

a=300,b=180,c=90
