基本情報技術者平成22年春期 午前問26

問26

入力XとYの値が同じときにだけ,出力Zに1を出力する回路はどれか。
  • 26a.png/image-size:229×75
  • 26i.png/image-size:228×76
  • 26u.png/image-size:232×76
  • 26e.png/image-size:233×75
  • [出題歴]
  • 応用情報技術者 R4秋期 問23
  • 基本情報技術者 H19秋期 問17
  • 基本情報技術者 H26春期 問22

分類

テクノロジ系 » ハードウェア » ハードウェア

正解

解説

「入力XとYの値が同じときにだけ,出力Zに1を出力する」ということは、裏を返せば「入力XとYの値が異なるときには1を出力しない」ということです。このため、(X,Y)が(0,0)と(1,1)のときに1を出力するかどうかだけでなく、それ以外の(1,0)と(0,1)のときに出力が0になっているかどうかも確認する必要があります。

それぞれの論理回路に(0,0)、(1,0)、(0,1)、(1,1)の4つを入力して得られる結果は次のようになります。XとYが同じときに1を出力しているもの、XとYが異なるときに1を出力していないものには○を、そうではないものには×を付けてあります。

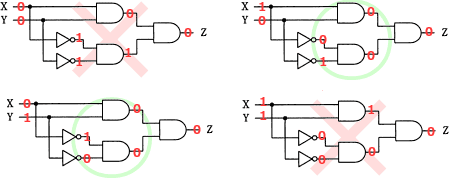

  • 26_1.png/image-size:449×178

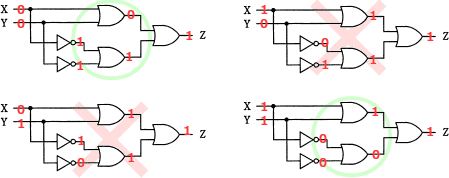

  • 26_2.png/image-size:449×178

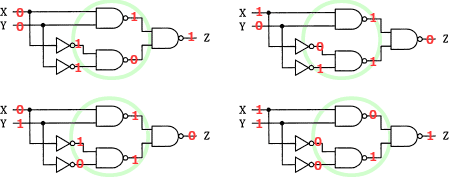

  • 26_3.png/image-size:449×178

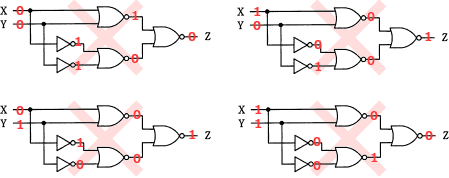

  • 26_4.png/image-size:449×178
したがって、設問の条件に合致した出力をする論理回路は「ウ」です。
