基本情報技術者平成26年春期 午前問22

午前問22

入力XとYの値が同じときにだけ,出力Zに1を出力する回路はどれか。
  • [この問題の出題歴]
  • 基本情報技術者 H19秋期 問17
  • 基本情報技術者 H22春期 問26

分類

テクノロジ系 » ハードウェア » ハードウェア

正解

解説

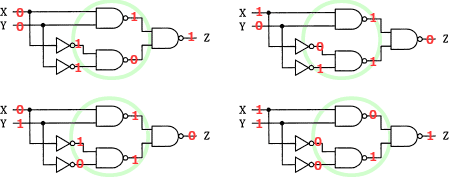

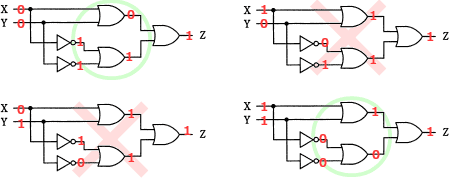

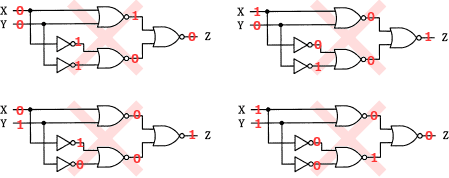

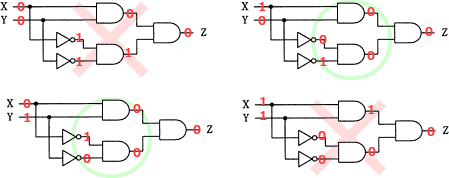

それぞれの論理回路に(0,0),(1,0),(0,1),(1,1)の4つを入力して得られる結果は次のようになります。条件に合致するものには○を、しないものには×を印してあります
  • 22_1.gif/image-size:449×178
  • 22_2.gif/image-size:449×178
  • 22_3.gif/image-size:449×178
  • 22_4.gif/image-size:449×178
したがって、2つの入力が同じときにだけ1を出力する(2つの入力が異なるときには1を出力しない)という設問の条件を満たす論理回路は「ウ」です。
