基本情報技術者 平成19年秋期 午前問17

午前問17

入力XとYの値が同じときにだけ,出力Zに1を出力する回路はどれか。ここで,and.gif/image-size:48×29は AND回路,or.gif/image-size:47×29は OR回路,nand.gif/image-size:50×25は NAND回路,nor.gif/image-size:48×25は NOR回路,not.gif/image-size:43×29は NOT回路を表す。
  • [この問題の出題歴]
  • 基本情報技術者 H22春期 問26
  • 基本情報技術者 H26春期 問22

分類

テクノロジ系 » ハードウェア » ハードウェア

正解

解説

それぞれの論理回路に(0,0),(1,0),(0,1),(1,1)の4つを入力して得られる結果は次のようになります。(条件に合致するものには○、しない場合には×を印してあります)

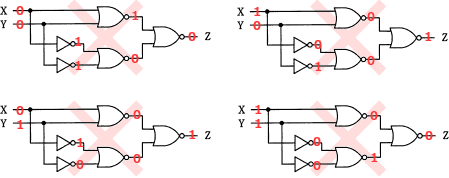

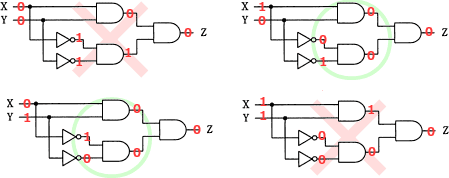

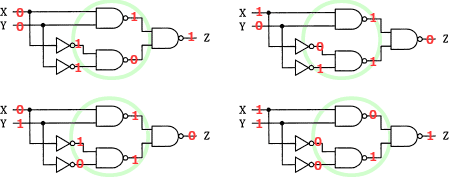

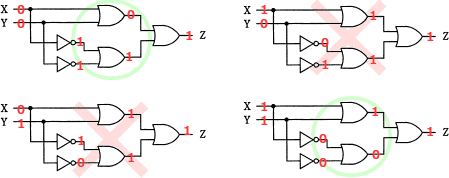

  • 17_1.gif/image-size:449×178
  • 17_2.gif/image-size:449×178
  • 17_3.gif/image-size:449×178
  • 17_4.gif/image-size:449×178
したがって設問の条件を満たす論理回路は「ウ」です。
