基本情報技術者平成29年秋期 午前問54

問54

プロジェクトで発生した課題の傾向を分析するために,ステークホルダ,コスト,スケジュール,品質などの管理項目別の課題件数を棒グラフとして件数が多い順に並べ,この順で累積した課題件数を折れ線グラフとして重ね合わせた図を作成した。この図はどれか。
  • 管理図
  • 散布図
  • 特性要因図
  • パレート図

分類

マネジメント系 » プロジェクトマネジメント » プロジェクトの品質

正解

解説

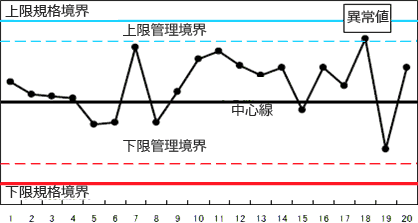

  • 管理図は、中央線および上限と下限を示す限界線を引いて、製品などの特性値を打点することで、工程の状態や品質を時系列に表した図で、工程が安定した状態にあるかどうかを判断するために用います。
    54_1.gif/image-size:418×223
  • 散布図は、縦軸・横軸に2項目の量や大きさ等を対応させて、分析対象のデータを打点した図で、2項目間の分布・相関関係を把握するのに使用されます。
    54_2.gif/image-size:374×260

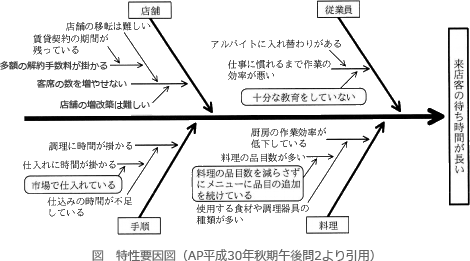

  • 特性要因図は、現れた特性(結果)とそれに影響を及ぼしたと思われる要因の関係を体系的に表わした図です。多くの要因が複雑に絡みあっているときに、直接的な原因と間接的な原因に分別したり、真の問題点を明らかにしたりすることができます。
    54_3.gif/image-size:470×261

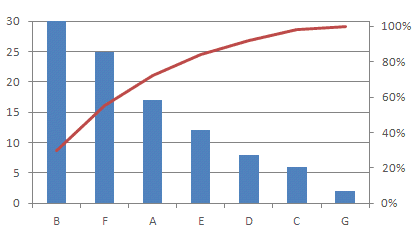

  • 正しい。項目を大きい順に並べた棒グラフと、累積構成比を表す折れ線グラフの組合せとくればパレート図です。パレート図は、値の大きい順に分析対象の項目を並べた棒グラフと、累積構成比を表す折れ線グラフを組み合わせた複合グラフで、主に複数の分析対象の中から管理対象とすべき重要な要素を識別するために使用されます。
    54_4.gif/image-size:415×230
