基本情報技術者平成20年春期 午前問76

問76

ある工場では,これまでに発生した不良品について,発生要因ごとの件数を記録している。この記録を基に,不良品発生の上位を占める要因と割合を表している図はどれか。
  • 76a.png/image-size:140×95
  • 76i.png/image-size:140×95
  • 76u.png/image-size:140×97
  • 76e.png/image-size:139×97
  • [出題歴]
  • 基本情報技術者 H28春期 問77

分類

ストラテジ系 » 企業活動 » 業務分析・データ利活用

正解

解説

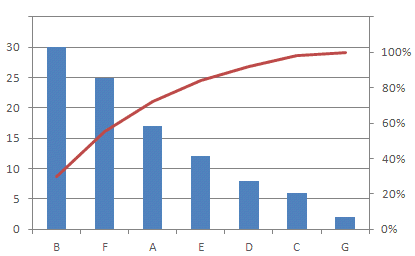

この設問のように、値の大きい順に分析対象の項目を並べた棒グラフと、累積構成比を表す折れ線グラフを組み合わせた複合グラフをパレート図といいます。
各項目は値の大きい順に並んでいるので、棒グラフは右にいくにつれて低くなっていきます。逆に累積構成比は右にいくにつれて値が大きくなっていくので適切なのは「ア」の図になります。
76.png/image-size:415×256
