基本情報技術者平成14年春期 午前問17
問17
図の論理回路と同じ出力が得られる論理回路はどれか。ここで,
は論理積(AND),
は論理和(OR),
は否定(NOT)を表す。![17.png/image-size:151×73](img/17.png)
![and.png/image-size:48×29](img/and.png)
![or.png/image-size:47×29](img/or.png)
![not.png/image-size:43×29](img/not.png)
![17.png/image-size:151×73](img/17.png)
- [出題歴]
- 基本情報技術者 H17春期 問17
- 基本情報技術者 H21春期 問24
分類
テクノロジ系 » ハードウェア » ハードウェア
正解
イ
解説

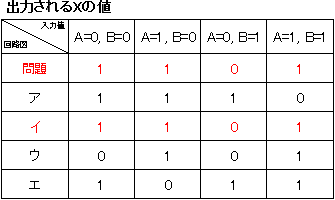

入力された値に対する出力を表にしてみることが地道ですが間違いなく答えを導けます。![17_1.png/image-size:335×200](img/17_1.png)
![17_1.png/image-size:335×200](img/17_1.png)
