基本情報技術者平成17年春期問17 論理回路

基本情報技術者平成17年春期午前問17

図の論理回路と同じ出力が得られる論理回路はどれか。ここで，

は論理積(AND)，

は論理和(OR)，

は否定(NOT)を表す。

テクノロジ系 » ハードウェア » ハードウェア

イ

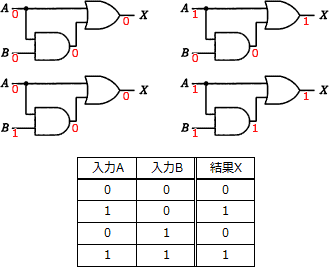

設問の論理回路に(A=0，B=0)，(A=1，B=0)，(A=0，B=1)，(A=1，B=1)の4つの値を入力するとXには次の値が出力されます。

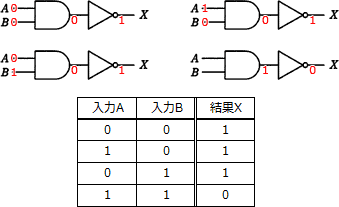

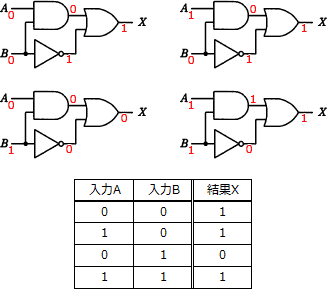

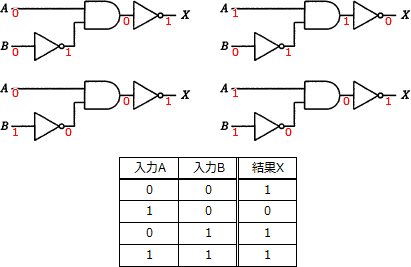

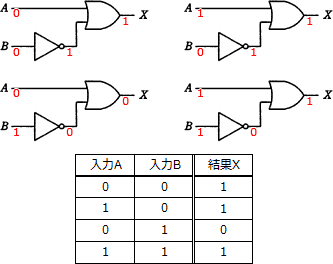

選択肢の論理回路についても同様に入力値と出力を表にしてみることが地道ですが確実に答えを導けます。

4つの真理値表と設問の真理値表から同じ出力が得られるのは「イ」とわかります。
