基本情報技術者平成22年春期 午前問23

問23

7セグメントLED点灯回路で,出力ポートに16進数で6Dを出力したときの表示状態はどれか。ここで,P7を最上位ビット(MSB),P0を最下位ビット(LSB)とし,ポート出力が1のとき,LEDは点灯する。
23.png/image-size:394×181
  • 23a.png/image-size:53×72
  • 23i.png/image-size:53×72
  • 23u.png/image-size:53×72
  • 23e.png/image-size:54×72
  • [出題歴]
  • 基本情報技術者 H24春期 問25
  • 基本情報技術者 H28秋期 問21

分類

テクノロジ系 » ハードウェア » ハードウェア

正解

解説

まず入力値である16進数 6D を2進数に変換します。16進数を2進数に基数変換するときには、16進数を各桁ごとに2進数4桁に変えていくだけです。
23_2.png/image-size:165×116

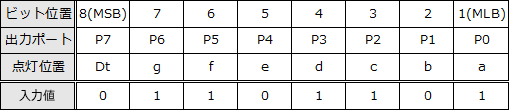

P7が最上位ビット、P0が最下位ビットなので、ビット位置と出力ポートおよび点灯位置の関係は次のようになっています。
23_1.png/image-size:509×110
出力が"1"のポートに対応するLEDが点灯するため、点灯するLEDは最下位ビットから順番に「a, c, d, f,g」の5つです。点灯箇所を確認すると「ウ」の表示状態になることがわかります
