基本情報技術者平成28年秋期 午前問21

午前問21

アノードコモン型7セグメントLEDの点灯回路で,出力ポートに16進数で92を出力したときの表示状態はどれか。ここで,P7を最上位ビット(MSB),P0を最下位ビット(LSB)とし,ポート出力が0のとき,LEDは点灯する。
21.gif/image-size:404×208
  • [この問題の出題歴]
  • 基本情報技術者 H22春期 問23
  • 基本情報技術者 H24春期 問25

分類

テクノロジ系 » ハードウェア » ハードウェア

正解

解説

まず入力値である16進数 92 を2進数に変換します。16進数を2進数に基数変換するときには、16進数を各桁ごとに2進数4桁に変えていくだけです。
21_2.gif/image-size:165×116

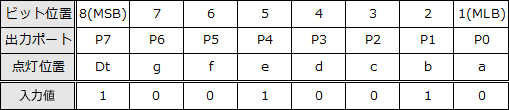

P7が最上位ビット、P0が最下位ビットなので、ビット位置と出力ポートおよび点灯位置の関係は次のようになっています。
21_1.gif/image-size:509×110
出力が"0"のポートに対応するLEDが点灯するため、点灯するLEDは最下位ビットから順番に「a, c, d, f,g」の5つです。点灯箇所を確認すると「ウ」の表示状態になることがわかります。
