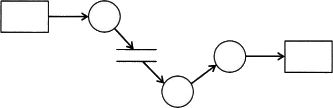

図は構造化分析法で用いられるDFDの例である。図中の"○"が表しているものはどれか。
45.gif/image-size:333×108
  • アクティビティ
  • データストア
  • データフロー
  • プロセス
  • [この問題の出題歴]
  • 初級シスアド H13春期 問34
  • 基本情報技術者 H18秋期 問39
  • 基本情報技術者 H22春期 問45

分類

テクノロジ系 » システム開発技術 » ソフトウェア要件定義

正解

解説

DFD(Data Flow Diagram)は、構造化分析手法の一つでデータの流れに着目して、その対象となる業務のデータの流れと処理の関係をわかりやすく図式化する手法です。

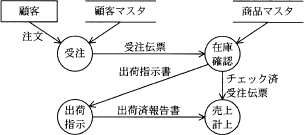

45_1.gif/image-size:304×135
各記号の意味は次の表のとおりです。
45_2.gif/image-size:183×201
"〇"はプロセスを表すので「エ」が正解です。
