基本情報技術者平成27年春期 午前問28

問28

図のデータモデルを三つの表で実装する。このとき，"A社への売上50,000円を，2015年4月4日に現金勘定に計上した"ことを記録する"移動"表のa，bの適切な組合せはどれか。ここで，モデルの表記にはUMLを用いる。
28.png/image-size:500×337
  • 28a.png/image-size:201×122


  • [出題歴]
  • 基本情報技術者 H29春期 問26

分類

テクノロジ系 » データベース » データベース設計

正解

エ

解説

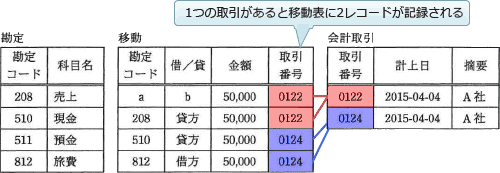

移動表の取引番号を見ると、それぞれの取引(取引番号"122"と"124")について2件ずつのレコードが記録されていることわかります。
28_1.png/image-size:500×173

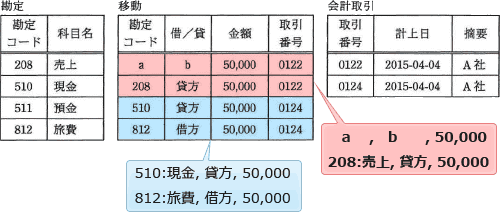

さらに移動表の取引番号"124"のレコードを見ると、以下の様に1つの取引について"812:旅費，借方"と"510:現金，貸方"が一対で登録されていることがわかります。
28_2.png/image-size:500×212
取引番号"122"は「売上50,000円を，現金勘定に計上した」で、既に"208，貸方"のレコードが登録されているので、a，bにはもう片方の"510，借方"が入ります。

したがって正しい組合せは「エ」です。

※簿記を勉強したことのある方ならわかると思いますが、企業の帳簿は複式簿記で記録されており一つの取引について必ず2つ以上の勘定科目の変化が生じます。この設問のように現金売上取引の場合は以下の仕訳が記録されます。
28_3.png/image-size:348×46
