基本情報技術者平成25年秋期 午前問25
問25
論理式X＝A・B＋A・B＋A・Bと同じ結果が得られる論理回路はどれか。ここで，論理式中の・は論理積，＋は論理和，XはXの否定を表す。
- [出題歴]
- 応用情報技術者 H21春期 問24
- 基本情報技術者 H23秋期 問26
- ソフトウェア開発技術者 H17春期 問5
- ソフトウェア開発技術者 H19秋期 問6
分類
テクノロジ系 » ハードウェア » ハードウェア
正解
イ
解説
集合演算則を用いて解く方法と、ベン図を用いて解く方法の2通りを解説します。
[集合演算則を用いた解法]
A・B＋A・B＋A・B
＝ A・(B＋B)＋A・B //第1項と第3項をAでくくる
＝ A＋A・B //B＋Bは1，1・X＝X
＝ A・(A＋B) //ド・モルガン則を逆に適用する
＝ A・A＋A・B //分配の法則
＝ A・B //A・Aは0，0＋X＝X
A・Bは、NAND(not AND)回路の出力と同じなので正解は「イ」になります。
[ベン図を用いた解法]

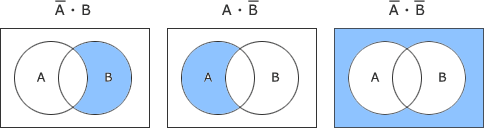

第1項～第3項の論理式をベン図で表すと次のようになります。
これら3つの集合の論理和をベン図で表すと以下のようになり、NANDを示しているため、正解は「イ」ということになります。
