基本情報技術者平成21年春期 午前問46
問46
E-R図の説明はどれか。
- オブジェクト指向モデルを表現する図である。
- 時間や行動などに応じて，状態が変化する状況を表現する図である。
- 対象とする世界を実体と関連の二つの概念で表現する図である。
- データの流れを視覚的に分かりやすく表現する図である。
分類 :
テクノロジ系 » システム開発技術 » ソフトウェア要件定義
正解 :
ウ
解説 :

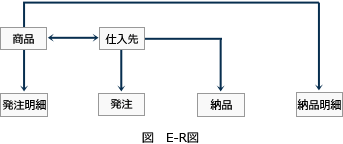

E-R図(Entity-Relationship Diagram)は、データベース化の対象となる実体（エンティティ）と実体の持つ属性（アトリビュート）、実体間の関連（リレーションシップ）を表現する図です。
データをモデル化する方法で、関係データベースの設計に利用されます。
データをモデル化する方法で、関係データベースの設計に利用されます。
- UMLの説明です。
- 状態遷移図の説明です。
- 正しい。E-R図の説明です。
- DFDの説明です。
