基本情報技術者平成21年秋期 午前問51

問51

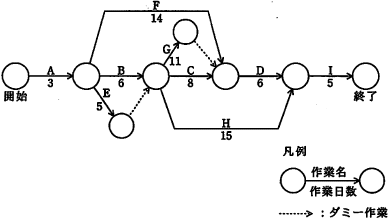

図は,あるプロジェクトの作業(A~I)とその作業日数を表している。このプロジェクトが終了するまでに必要な最短日数は何日か。
51.png/image-size:389×221
  • 27
  • 28
  • 29
  • 31
  • [出題歴]
  • 基本情報技術者 H16春期 問54
  • 基本情報技術者 H27春期 問54

分類

マネジメント系 » プロジェクトマネジメント » プロジェクトの時間

正解

解説

結合点を矢印で結ぶ作業の流れの全てを列挙すると、プロジェクト完了に至るまでに通る経路は、
  • A→F→D→I
  • A→B→G→(上のダミー)→D→I
  • A→B→C→D→I
  • A→B→H→I
  • A→E→(下のダミー)→G→(上のダミー)→D→I
  • A→E→(下のダミー)→C→D→I
  • A→E→(下のダミー)→H→I
の7通りです。これらがクリティカルパスの候補となるので、それぞれの所要日数を考えていきましょう。※ダミー作業は作業日数0日の作業として捉えます。
[A→F→D→I]
3+14+6+5=28日
[A→B→G→(上のダミー)→D→I]
3+6+11+0+6+5=31
[A→B→C→D→I]
3+6+8+6+5=28日
[A→B→H→I]
3+6+15+5=29日
[A→E→(下のダミー)→G→(上のダミー)→D→I]
3+5+0+11+0+6+5=30日
[A→E→(下のダミー)→C→D→I]
3+5+0+8+6+5=27日
[A→E→(下のダミー)→H→I]
3+5+0+15+5=28日
したがって、このプロジェクトのクリティカルパスは[A→B→G→(上のダミー)→D→I]、最短所要日数は31日となります。
