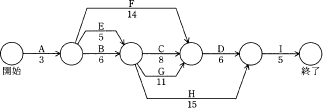

結合点を矢印で結ぶ作業の流れの全てを列挙すると、プロジェクト完了に至るまでに通る経路は、

• A→F→D→I
• A→B→G→(上のダミー)→D→I
• A→B→C→D→I
• A→B→H→I
• A→E→(下のダミー)→G→(上のダミー)→D→I
• A→E→(下のダミー)→C→D→I
• A→E→(下のダミー)→H→I

の7通りです。これらがクリティカルパスの候補となるので、それぞれの所要日数を考えていきましょう。※ダミー作業は作業日数0日の作業として捉えます。

[A→F→D→I]

3＋14＋6＋5＝28日

[A→B→G→(上のダミー)→D→I]

3＋6＋11＋0＋6＋5＝31日

[A→B→C→D→I]

3＋6＋8＋6＋5＝28日

[A→B→H→I]

3＋6＋15＋5＝29日

[A→E→(下のダミー)→G→(上のダミー)→D→I]

3＋5＋0＋11＋0＋6＋5＝30日

[A→E→(下のダミー)→C→D→I]

3＋5＋0＋8＋6＋5＝27日

[A→E→(下のダミー)→H→I]

3＋5＋0＋15＋5＝28日

したがって、このプロジェクトのクリティカルパスは[A→B→G→(上のダミー)→D→I]、最短所要日数は31日となります。
