基本情報技術者平成18年春期 午前問46

午前問46

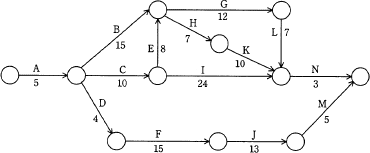

図に示すアローダイアグラムは,あるシステムの開発作業を表したものである。クリティカルパスはどれか。ここで,矢印に示す数字は各作業の所要日数を表す。
46.gif/image-size:370×153
  • A−B−G−L−N
  • A−B−H−K−N
  • A−C−E−G−L−N
  • A−C−I−N
  • [この問題の出題歴]
  • 基本情報技術者 H26秋期 問52

分類

マネジメント系 » プロジェクトマネジメント » プロジェクトの時間

正解

解説

選択肢のパスが完了するまでの日数をぞれぞれ計算してみると、
  • 5+15+12+7+3=42日
  • 5+15+7+10+3=40日
  • 5+10+8+12+7+3=45日
  • 5+10+24+3=42日
したがって最も完了までに日数を要する「A−C−E−G−L−N」が遅延の許されないクリティカルパスということになります。
