基本情報技術者平成18年春期 午前問39
問39
UMLのクラス図において,集約の関係にあるクラスはどれか。![39.png/image-size:185×91](img/39.png)
![39.png/image-size:185×91](img/39.png)
- クラスA と クラスB
- クラスA と クラスC
- クラスB と クラスD
- クラスC と クラスD
分類
テクノロジ系 » システム開発技術 » ソフトウェア要件定義
正解
イ
解説

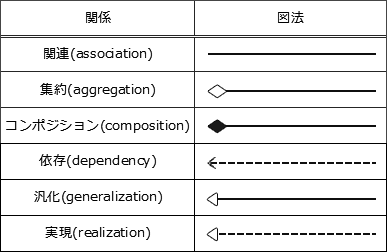

UMLのクラス図においてクラス間の関係は次の図法で記述されます。
したがって集約関係にあるクラスは「AとC」です。
![39a.png/image-size:387×252](img/39a.png)
