基本情報技術者平成14年春期 午前問55

問55

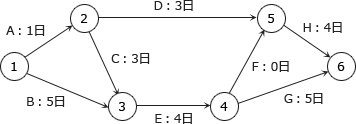

プロジェクトのスケジュール管理のために次のアローダイアグラムを作成した。クリティカルパスはどれか。
55.png/image-size:356×124
  • A→C→E→G
  • A→D→H
  • B→E→F→H
  • B→E→G
  • [出題歴]
  • 初級シスアド H20春期 問34
  • 応用情報技術者 H21秋期 問50
  • 基本情報技術者 R1秋期 問52
  • 基本情報技術者 H24春期 問52

分類

マネジメント系 » プロジェクトマネジメント » プロジェクトの時間

正解

解説

プロジェクト開始から完了に至るまでに存在する工程の流れには、以下の5通りがあります。
  • A→D→H
  • A→C→E→F→H
  • A→C→E→G
  • B→E→F→H
  • B→E→G
これらすべての経路について所要日数を求め、その中で所要日数が最大となる経路がクリティカルパスです。
[A→D→H]
1+3+4=8日
[A→C→E→F→H]
1+3+4+0+4=12日
[A→C→E→G]
1+3+5+4=13日
[B→E→F→H]
5+4+0+4=13日
[B→E→G]
5+4+5=14
したがって、最も日数を要する「B→E→G」がクリティカルパスとなります。
