基本情報技術者平成14年秋期 午前問6
問6
図の論理回路と等価な論理式はどれか。ここで,
は AND ゲート,
は OR ゲート,
はNOTゲートとする。また,・は論理積,+は論理和,XはXの否定を表す。![06.png/image-size:193×77](img/06.png)
![and.png/image-size:48×29](img/and.png)
![or.png/image-size:47×29](img/or.png)
![not.png/image-size:43×29](img/not.png)
![06.png/image-size:193×77](img/06.png)
- (A+B)・C=D
- (A+B)・C=D
- (A・B)+C=D
- (A・B)+C=D
分類
テクノロジ系 » ハードウェア » ハードウェア
正解
イ
解説

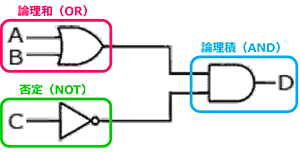

![06a.png/image-size:300×152](img/06a.png)
Cの否定(NOT)が、次の論理積(AND)への入力です。
したがって、正解は「イ」です。
