基本情報技術者平成13年秋期 午前問46

午前問46

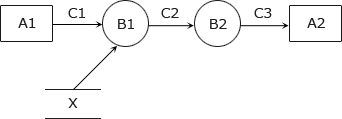

次のDFDで,記号Xが表すものはどれか。
46.gif/image-size:342×119
  • データ源泉
  • データストア
  • データフロー
  • プロセス

分類

テクノロジ系 » システム開発技術 » ソフトウェア要件定義

正解

解説

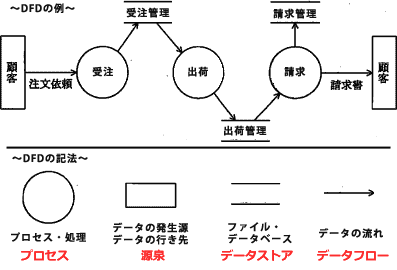

DFD(Data Flow Diagram)は、データの流れに着目して、その対象となる業務のデータの流れと処理の関係をわかりやすく図式化する構造化分析の手法です。以下に示す4つの記号を用いて対象業務のモデル化を行います。
46a.gif/image-size:397×270
記号Xが表しているのは「データストア」です。
