A・Bが入力信号、Yが出力信号であるため、回路図にA・Bの各信号を入力したときの出力Yを求め、その関係に一致するタイミングチャートを選びます。

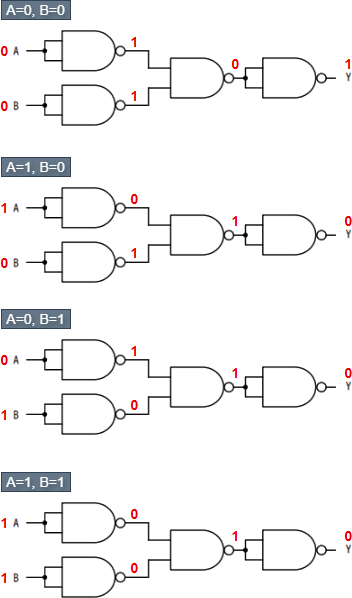

図の論理素子はNAND素子です。NAND素子は、2つの入力がともに1のときだけ0を出力し、それ以外の場合は1を出力します。これを踏まえて、回路図に「A=0・B=0」「A=1・B=0」「A=0・B=1」「A=1・B=1」のそれぞれを与えた場合の出力Yを考えます。4つの組の出力を見ると、A・Bがともに0のときにだけY＝1、それ以外ではY＝0となっています。この入力と出力の関係をタイミングチャートと照合すると、適切なものは「イ」とわかります。

• A・Bのいずれか一方だけが1であるときにもYが1となっていて、回路の出力と一致しません。
  A=0・B=0 → 1
  A=1・B=0 → 1 ×
  A=0・B=1 → 1 ×
  A=1・B=1 → 0
• 正しい。A・Bがともに0のときだけYが1となり、それ以外ではYが0となっています。
  A=0・B=0 → 1
  A=1・B=0 → 0
  A=0・B=1 → 0
  A=1・B=1 → 0
• A・Bのいずれか一方だけが1であるときにYが1となっていて、回路の出力と一致しません。
  A=0・B=0 → 0 ×
  A=1・B=0 → 1 ×
  A=0・B=1 → 1 ×
  A=1・B=1 → 0
• A・Bの信号が同じであるときの出力が回路の出力と一致しません。
  A=0・B=0 → 0 ×
  A=1・B=0 → 0
  A=0・B=1 → 0
  A=1・B=1 → 1 ×
