基本情報技術者平成23年秋期 午前問51
問51

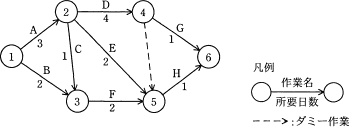

次のアローダイアグラムで表されるプロジェクトがある。結合点5の最早結合点時刻は第何日か。
- 4
- 5
- 6
- 7
分類
マネジメント系 » プロジェクトマネジメント » プロジェクトの時間
正解
エ
解説
結合点5の最早結合点時刻とは、結合点5に至る前工程がすべて終了し、作業Hが開始できる状態になる最も早い時刻を表します。
結合点5へと至る工程の流れは、A→D,A→E,A→C→F,B→Fの4つが存在します。それぞれの道筋の完了に要する時間を考えてみると、
つまり結合点5に至る前工程がすべて終了し、作業Hが開始できる状態になるのは作業開始から7日目であることになります。
結合点5へと至る工程の流れは、A→D,A→E,A→C→F,B→Fの4つが存在します。それぞれの道筋の完了に要する時間を考えてみると、
- A→D 3+4=7日
- A→E 3+2=5日
- A→C→F 3+1+2=6日
- B→F 2+2=4日
つまり結合点5に至る前工程がすべて終了し、作業Hが開始できる状態になるのは作業開始から7日目であることになります。
