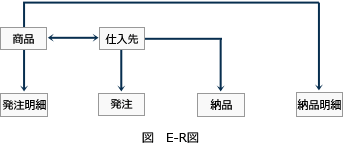

E-R図(Entity-Relationship Diagram)は、データベース化の対象となる実体（エンティティ）と実体の持つ属性（アトリビュート）、実体間の関連（リレーションシップ）を表現した図です。任意のオブジェクトとその関連をデータモデル化することができますが、関係モデルとの親和性が非常に高いため、関係データベースの概念設計に一般的に利用されています。

• 正しい。
• 階層モデルは、データを木構造で構成し、あるレコードには1つの親レコードと複数の子レコードが関連をもつモデルです。親と子は1対多の関係で関連付けられます。
• 関係モデルは、データを二次元の表として管理するモデルです。複数の表は属性の値で関連付けられます。
• ネットワークモデルは、データ同士の関連を網の目のように表現するモデルです。各データ間は多対多の関係で関連付けられます。
