基本情報技術者令和元年秋期 午前問22

問22

次の回路の入力と出力の関係として,正しいものはどれか。
22.png/image-size:260×112
  • 22a.png/image-size:128×113
  • 22i.png/image-size:126×113
  • 22u.png/image-size:128×114
  • 22e.png/image-size:126×113

分類

テクノロジ系 » ハードウェア » ハードウェア

正解

解説

設問中の各回路とその意味は次の通りです。
22_1.png/image-size:273×139
回路に適当なA・Bの組みを与えてみて出力を確認します。正しい出力である真理値表を残し、さらに別のA・Bを与えて正解を導くという方法で解いていきます。

まずは A=0、B=0 を試します。
22_2.png/image-size:260×113
出力Xは0となります。この検証で「ウ」と「エ」が誤りであることがわかり、正解の候補は「ア」「イ」に絞られます。

残った「ア」「イ」に対して、次は A=1、B=0 を試します。出力Xが0であれば「ア」が、出力Xが1であれば「イ」が正解です。
22_3.png/image-size:260×113
出力Xは1となります。よって、正解は「イ」になります。

また、本問の回路図はそれほど複雑ではないので、回路を論理式で表してベン図を用いて正解を導くこともできます。

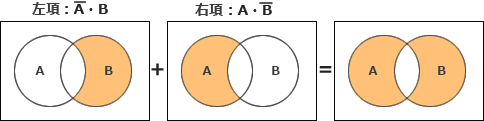

回路図を論理式で表すと「A・B+A・B」です。この集合をベン図上に表すと次にようになります。
22_4.png/image-size:484×121
この集合はXOR演算の集合と等しいため「イ」が正解と判断できます。
