平成15年春期試験午前問題 問48

状態遷移図を用いて設計を行うことが最も適しているシステムはどれか。

  • 月末及び決算時の棚卸資産を集計処理する在庫棚卸システム
  • システム資源の稼働状態を計測し,レポートとして出力するシステム資源稼働状態計測システム
  • 水道の検針データから料金を計算する水道料金計算システム
  • 設置したセンサの情報から,温室内の環境を最適に保つ温室制御システム
正解 問題へ
分野:テクノロジ系
中分類:ソフトウェア開発管理技術
小分類:開発プロセス・手法

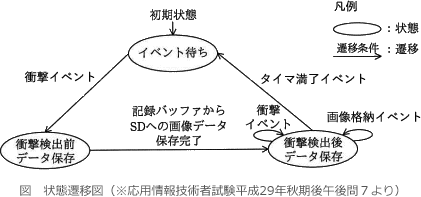

状態遷移図は、有限個の状態と遷移と動作の組み合わせからなる数学的モデルである有限オートマトンを視覚的に表現するための図で、時間の経過や状態の変化に応じて刻々と状態が変わっていくシステムの振る舞いを記述するのに適しています。プロセス制御などの事象駆動(イベントドリブン)による処理の仕様や、システムに生じた事象をもとに次にどの状態に変化するかを一意に定義することができるシステムを表現するときに用いられます。
温室制御システムは、センサで取得した温度が設定よりも高ければ温度を下げ、低ければ上げるといったように、それ以前の状態によってのみ次の処理が決定されます。このように入力情報やイベントによって、システムの状態が刻々と変わっていくシステムを設計するのに適した図式化手法が状態遷移図です。

したがって「エ」が正解です。
