平成24年春期試験問題 午前問17

午前試験免除制度対応!基本情報技術者試験のeラーニング【独習ゼミ】

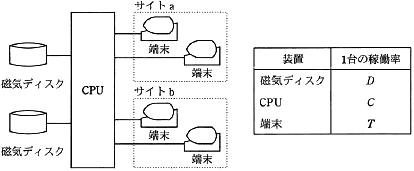

図に示すシステム構成全体の稼働率を表す式はどれか。ここで,システムが正常に稼働するためには,磁気ディスクは2台とも正常でなければならず,それぞれのサイトで少なくとも1台の端末は正常でなければならない。

  • D2C(1-T2)2
  • D2C(1-(1-T)2)2
  • (1-D)2C(1-T2)2
  • (1-D)2C(1-(1-T)2)2
正解 問題へ
分野:テクノロジ系
中分類:システム構成要素
小分類:システムの評価指標
解説
このシステムが正常に稼働するためには、磁気ディスク2台,CPU1台,2つのサイトのすべてが正常に稼働していることが条件です。つまりこれらはすべて直列に接続された状態と考えることができるので、

 D×D×C×(サイトaの稼働率)×(サイトbの稼働率)

の式が稼働率を表します。サイトaとサイトbの内部は同じ構成で稼働率は同じですので、上記の式をまとめると、

 D2C(各サイトの稼働率)2

となります。各サイトは稼働率がTである端末2台が存在しどちらかが正常であればいいので、並列接続のときの稼働率を求める式を適用して、

 各サイトの稼働率=1-(1-T)2

と表せます。最後にシステム全体の稼働率を表す式の「各サイトの稼働率」の項に 1-(1-T)2 を代入すれば、

 D2C(1-(1-T)2)2

の式となります。
