平成15年春期試験午前問題 問8

午前試験免除制度対応!基本情報技術者試験のeラーニング【独習ゼミ】

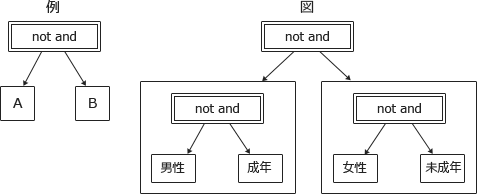

論理式 A∧B を例のとおりに記述するとき,図で記述される論理式が表すものはどれか。

  • 女性
  • 成年男性又は未成年女性
  • 男性
  • 未成年男性又は成年女性
正解 問題へ
分野:テクノロジ系
中分類:基礎理論
小分類:離散数学

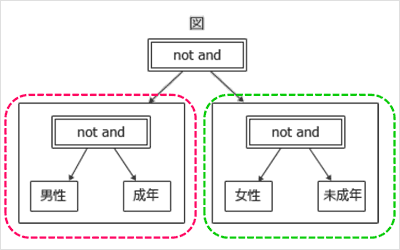

図の赤色の部分より、「男性かつ成年」の否定は、女性と「男性の未成年」です。
また、緑色の部分より、「女性かつ未成年」の否定は、男性と「女性の成年」です。
そして全体では、女性と「男性の未成年」かつ男性と「女性の成年」となり、この場合の否定は、男性の成年と女性の未成人です。

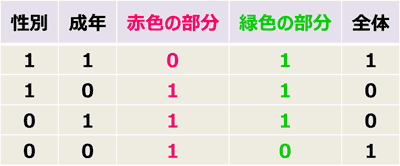

男性:1 女性:0、成年:1 未成年:0とした場合の真理値表です。
